VISRO Prism の16MB化改造手順 2001年01月02日 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

今までVISORは安くて値ごろ感もあり、スプリングボードの拡張性から良く売れる機種でもあります。しかし私はイマイチ安っぽさや色が気に入らなくて、購買意欲はわかなかったのでした。
PalmIIIc も初のカラーと云うことですぐに飛びついて買いましたが、大きさの点やメモリー容量の少なさ等、拡張性の点で結局売り払ってしまいました。

SONY初のカラーPalmが販売されて反射型ではあるが、やはり飛びついて購入しました。ステックメモリーの増設で幾らでもPalmwearが入れられることや、ジョグダイヤルは使いやすかったです。しかし、室内で使うことが多いので反射型カラーはでは満足できませんでした。

そんな折、あのVISORからカラーが発売されると聞き、またも飛びついて購入しました。
思っていたよりちょっと厚めでしたが、裏の湾曲したフォルムといい、手に馴染む形状です。TFT6万5千色カラーの見栄えは最高で処理速度の点からもCPUが代わったこともあり、非常に高速で大変満足しています。しかしやはり容量不足は否めませんでしたが、スプリングモジュールでカバーできるのでまあまあだと思っています。
今まで通勤や職場でもポケットに入るPalmVxを使っていましたが、VISOR Prismに取って代わるであろう機種です。

ところで、購入時にも探したのですが、丁度いいケースが無いのです。そのうち各社からPrism用のケースが出てくるとは思いますが特殊な形状をしているので、どんなケースがでてくるか楽しみです。


そんなある日、「PDA工房」さんで突然１６MB化の予約受け付けが始まりました。今までは個人ユーザーが改造を手がけて、それが各社でも代理改造が始まることが常だったのが、今回は業者さんが第一号でした。（笑）

そんな中で、FPALM1で改造に関しては有名な、ごろりんさんも16MB化の成功の書きこみが載りました。
メモリー容量16MBもあったらスプリングモジュールも当分必要無いくらいの容量です。
しかし、今はもう製造中止の64MbitのDRAM入手は、市場に出回っているものを丹念に探すしかない困難な状況です。

昨年末の大掃除の折、200LX用にとT.N.S.さんのAddRAM/LX3（16MB）の予備基盤が出てきた。大事な物だからと別の場所に移しておいたのを忘れて探しても見つからなかった代物です。
で、DRAM型番を見たら、なな、何んとごろりんさんと同じ日立製の511365LTD6でした。

  1. 大掃除もそこそこにして、早速DRAM交換改造をすることにしました。
    スタイラスペンに内臓の＋ドライバーでネジ６本を外せば簡単に裏蓋が外せました。
    真っ先にリチウム充電池の赤い線のコネクタを外したには言うまでもありません。

小型スピーカーにつながっているコネクタも外そうとしたが、なかなか外せないのでスピーカーの２本の線を半田で外しました。

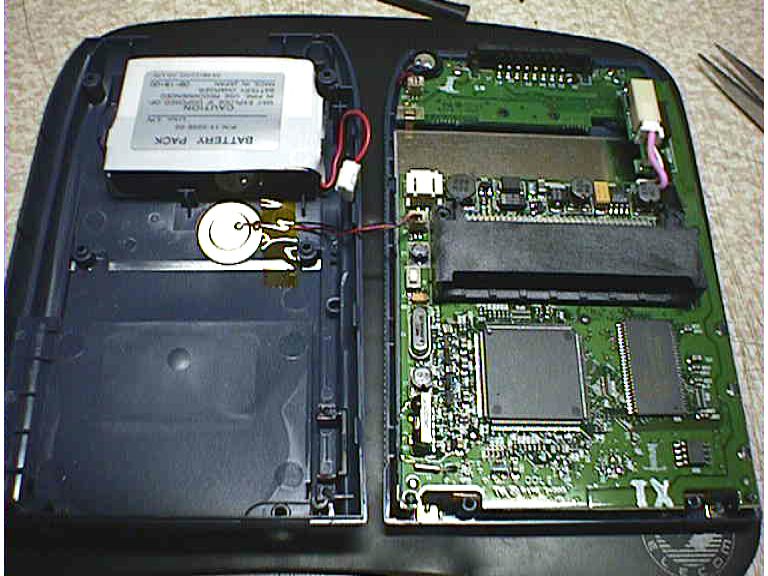

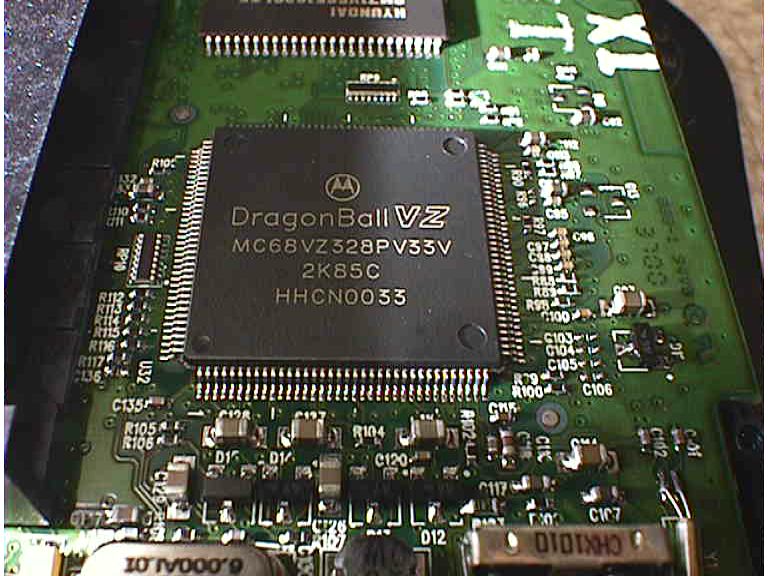

  1. これが新型のCPU　DragonBall VZです。向こう側にわずかに見えるのが、今回交換するDRAMです。
    ちなみに手前の左側にあるのがクロック水晶で、右側の長方形が赤外線送受信部です。

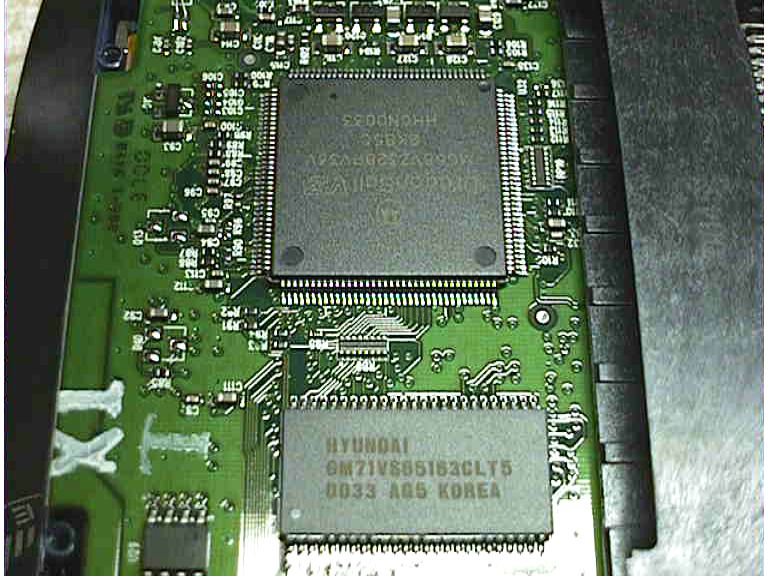

  2. DRAMとCPU

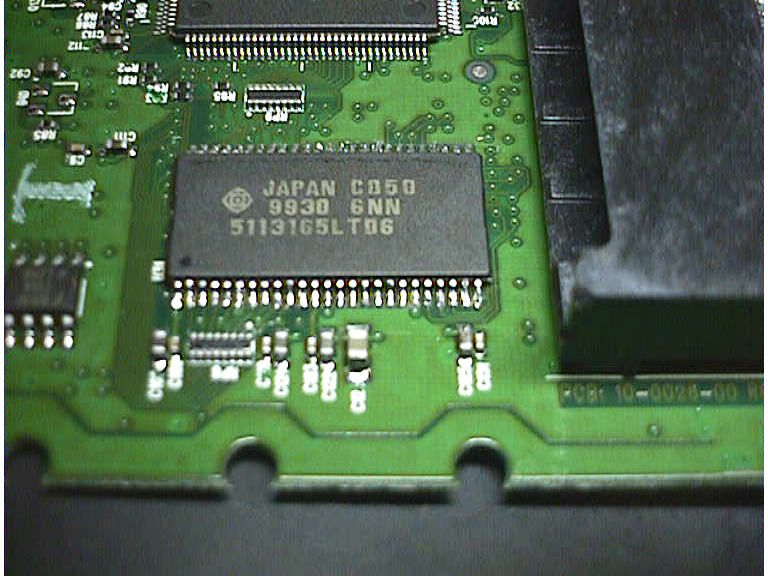

  3. DRAM周辺の基盤は割と広々としていて交換作業も楽そうです。

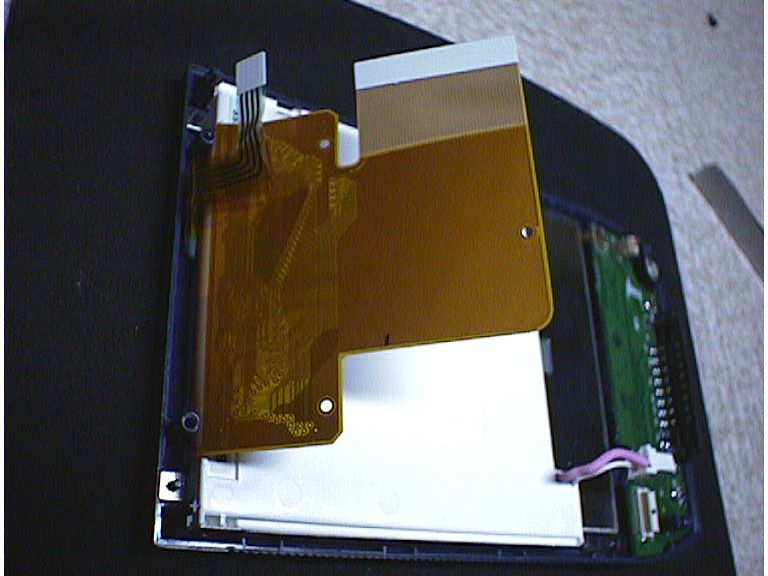

  4. 液晶パネル外し
    作業性確保の為に、一応液晶パネルフレキも外しました。

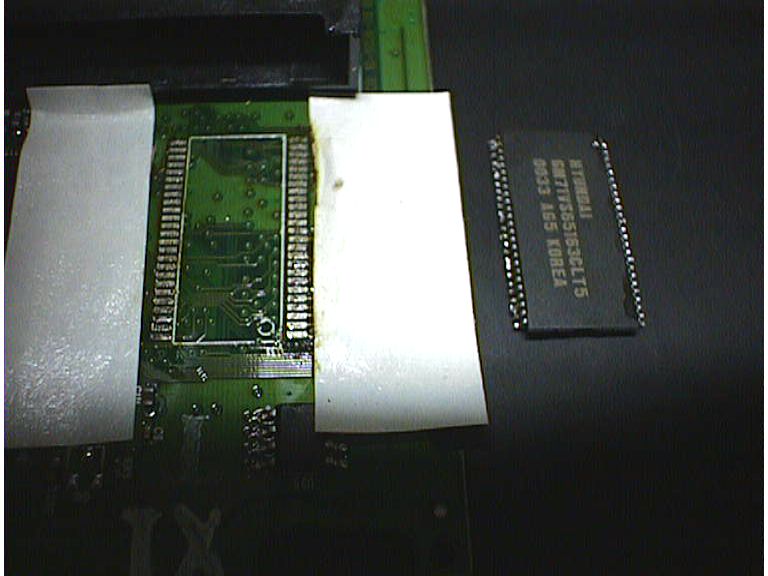

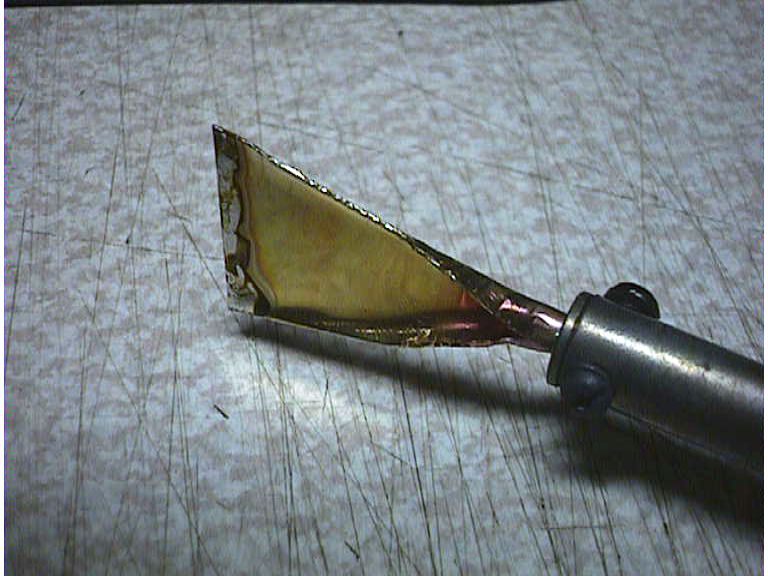

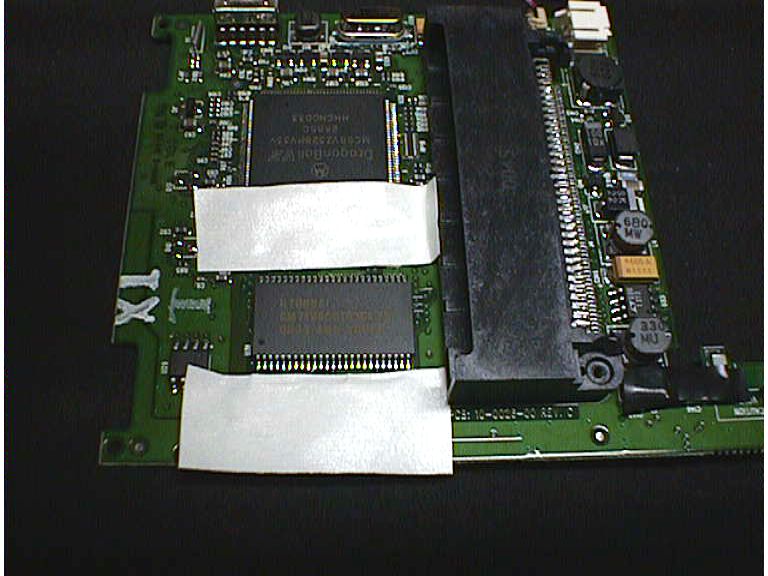

  6. DRAM交換8MB取り外し交換作業するにあたり、熱にもわりと強いパーマセルテープで周辺を保護します。鏝先は銅版を切った自作の鏝先を取り付け、片側ピン全てをピンセット、または待ち針の先をICの隙間に入れるとすぐ外せます。同様にして反対側のピンも半田鏝で当てれば外れます。
  7. ICを外したら基盤のランドを半田吸い取り線で綺麗にします。その後日立製の16MB容量（5113165LTD6）を乗せ、対角線状から１ピンづつ鏝先の細い鏝で半田付けしていきます。もしハンダブリッジしてしまった場合は、半田吸い取り線で吸い取り、再度トライします。なお、最終的な半田の乗り具合を見るのにルーぺで確認すると確実です。
  9. 再組み立ては、バラシ作業を逆行すれば特に問題は無いです。

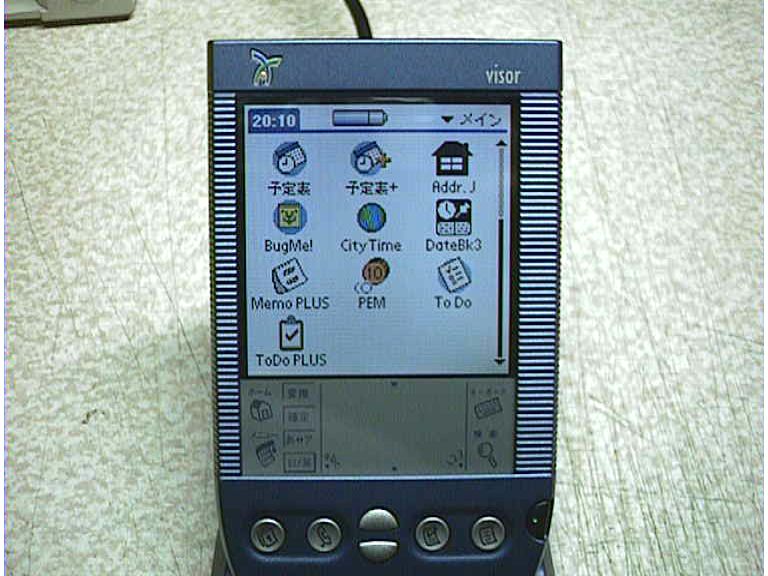

  10. リストア後のPrism

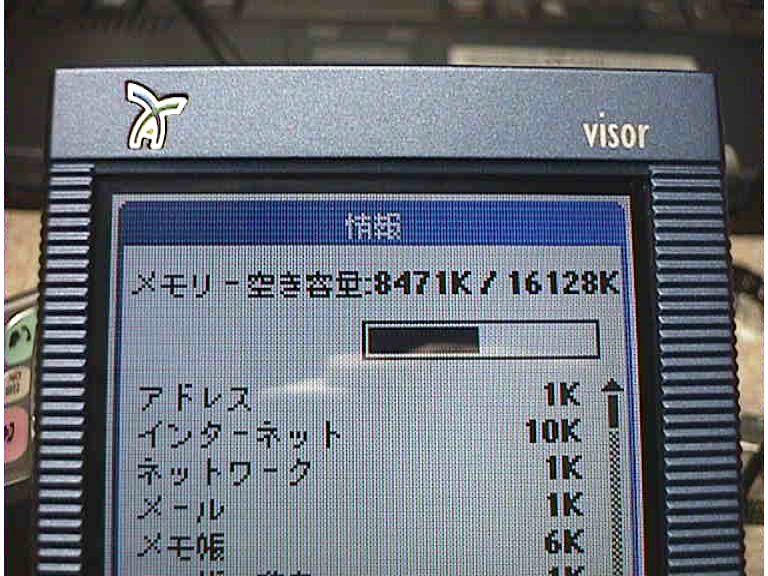

  11. 16MB化の確認は、電源を入れると初期画面表示になり、「情報」を選択すれば最上部に表示されます。


今回の改造は、ごろりんさんの情報に触発されて、幸いにも同じDRAMが手元にあったのでトライしてみました。容量倍増化後、これと言って不具合は生じていません。

改造の機会を与えてくださった、ごろりんさんに感謝します。

なお、同様に改造した場合はメーカーの年間保証は無くなるだけでなく、修理も受け付けてくれない場合もありますので、改造にあたっては、自己責任において行ってください。
