2002/04/04(23:40:50)［題］：Revo の充電問題。
------------------------------------------------------------------------------------------------------------------------------------------
Revo のＢＬ化はしたは良いが、どうも例の充電問題を抱えた Revo である事が判明した。 (T_T)
以下は、ＢＬ OFF にしてノーマル状態で調べてみました。
満充電の 100% でも放電させると途中で電源断に成ってしまう。（Battery Information で確認）それではと充電を始めると、0% 表示が 1〜2分で
イキナリ84% で急速充電が終了し、赤ランプも消灯してしまう。
数回充放電とハードリセットを織りまぜながら繰り返したが、 一向に改善が見られません。
どうも考えるに、放電で充電池が物理的に完全放電されているにも関わらず、 ハードリセットしてもバッテリー検知モジュールが前の値を記憶して
いる様な。 ならばメモリー内容も完全放電するまで２週間くらい放置するか、 バラして基板上の電源ラインをショートさせればいいと思われるが、
はたしてメモリーに記憶されているかも定かではないので、そこまでやる気もなし。
充電池 (Ni-MH) その物の寿命かとも思って諦めかけたが、皆さん他の AC アダプターを使用しているとの事ですので、手持ちの AC アダプターを
調べてみたら、Visor Prism のアダプターが入力電圧 100-240V/350mA、 出力電圧 5.9V/2000mA で DCプラグもφ1.3 なので使えそうです。
で、トリクル充電で既に 100% 表示状態の Revo に繋いでみたら、 赤ランプが点灯し、 急速充電状態 (450〜468mA) で約１時間半続いた後トリク
ル充電 (33〜37mA)に移行した。トータル７時間程充電し、100% 表示の満充電を確認した。
その後、ChaDis を導入しての充放電を繰り返してデータを取ってみた。完全放電後の 0% 表示から AC アダプターを繋ぐと、 直後の急速充電電
流が 468〜487mA で、以降は 450〜468mA で充電されていた。 トリクル充電 (84〜100%) では 33〜37mAで、６時間半以降 (100%) に 11〜16mA
になり、充電完了のようである。
２回目の充電（0%〜84%まで急速充電、85%からトリクル充電：計6.5時間）
２回目の放電（放電電流はほぼ30mAで駆動時間14時間程度）
３回目の充電（0%〜83%まで急速充電、84%からトリクル充電：計7時間）
３回目の放電（放電電流はほぼ30mAで駆動時間14時間程度）
14時間程度と云うのは ChaDis の場合、画面表示が 12時間までしかない為、放電曲線の延長線上から読み取りました。
急速充電電流が一時的にしろ、標準付属 AC アダプター定格電流の 500mA に近い電流値 (487mA) で流れることから、かなり負荷が大きく瞬時
には電圧低下もあるのでは、と疑いたくなります。 (｡oﾟ)☆＼ﾊﾞｷ
電流容量の大きめの AC アダプターを使った方が安心かも。 実際、急速充電電流が500mA 近く流れるのだから、倍とは言いませんが少なく
とも800mA 以上の容量のACアダプターを付属されるべきと思いました。
でもこれは AC アダプター電流容量の話しで、 充電問題とは直接関連しているわけではないと思うが、何故か解消されたので良しとしよう。 (^^;;
AC アダプターの比較ですが、Revo用標準付属ACアダプターは従来からあるトランス式（製造品質によってはばらつきが生じやすい）の重い物です。
急速充電状態では Revo の要求する電流が、定格電流目一杯なのでかなり発熱します。

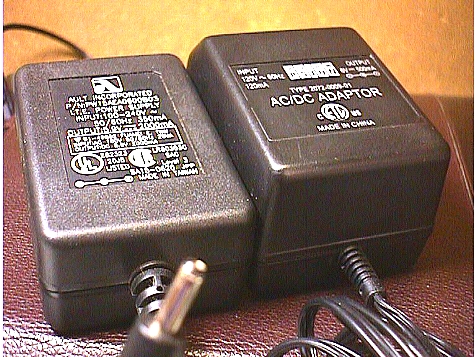

Visor Prism用標準付属ACアダプターは重量が軽く、定電圧電源式のようです。下の画像１の右は、Revo 用標準付属ACアダプターで、左が今回流
用したVisor Prism用標準付属ACアダプターです。
画像１ 画像２
以上の結果から充電問題を考察すると、 どうも充電 100% 表示されていても実際は半分以下しか充電されていない様です。
本当に 100% 充電したくてもバッテリー検出モジュールが昔の値を保持しているのか、充電池が実際に 0% にも関わらず、何故かヒョッコリ現れて
84% 表示して急速充電を打ち切ってトリクル充電に移ってしまいます。
トリクル充電 (11〜16mA) では自己放電を補う程度の充電電流なので、 幾ら時間を掛けても満充電には至りません。
充電問題は充電池その物に問題がある訳ではなく、 検出するモジュールの検出機構と云うか、ハードリセットしても以前の値を保持？してしまう事
に問題があるのでは。あくまでも私的知見ですが。(^^;;
憶測で書けば、標準付属アダプターのばらつきに拠っては、 急速充電電流に耐えきれずに電圧低下を生じ、 検出モジュールが誤動作しているの
ではと想像します。憶測が正しければ市販品のACアダプターでも極性の合った出力電圧が６Vに近く、電流容量の大きいACアダプターは問題解
消に有効だと思います。

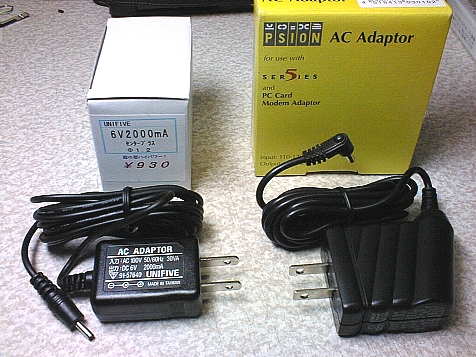

その後、購入した市販品で小型軽量のS5用アダプター(6V/1000mA) や、より小型の UNIFIVE(6V/2000mA) は十分な電流容量なので使えます。
（画像２参照） ただし、UNIFIVE は安くて良い（千石電商）のですが、DCプラグがφ1.2なのでφ1.3に交換改造する必要があることと、入力１００V
なので日本国内でしか使えません。
FILCO MICRO POWER(6V/1100mA) \3,980 は UNIFIVE より若干大きめですが、そのまま使えますし国外でもOKです。
リセットでバッテリー検出モジュールをクリアーし、 標準付属アダプターでも満充電できる Revo や Revo Plus が殆どだと思いますが、こんな解決
の一例もあると云うことで書き留めました。
===========================================================================================================================================
@
2002/05/15(04:34:33)［題］：バッテリー検知モジュールの実験。更新 2002/09/04
-------------------------------------------------------------------------------------------------------------------------------------------
その後、充電の時にしか使われないバッテリー検知モジュール？を外したらどうなるか、無謀にも実験してみました。

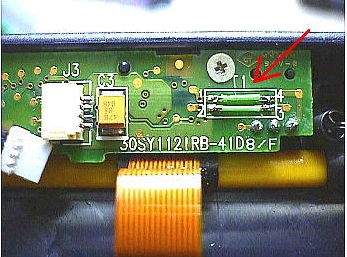

検知モジュール(T1) を取っぱらい、1-4 と 2-3 間をジャンパーしました。下の画像参照。
改造前 改造後
純正付属ＡＣアダプターを使い、完全放電された状態から充電しましたが、Battery information も正常に表示されて、急速充電(約400mA) → トリ
クル充電(約30mA) → 満充電(約10mA) の正常動作を確認しました。
途中充電やいろいろ試して、２週間程使い込んでみましたが、 今のところ特に充電問題は出ていません。(^^)
これで充電問題から開放され、問題解決したようですが、 全ての Revo で本当にそうなるのかは分かりません。実証個体数が増えればいいので
すが。(^^;;
この改造を試される方は、万が一 Revo が火を吹いたとしても、 惹いては家が全焼に至ったとしても一切の責任は負いません。（笑）
その後、充電問題が再発していることを確認しました。(; ;)
また、検知モジュール（コイル？）は Revo Plus や Mako では既に取り外されていることを知りました。
と云うことで、この改造をしても Revo Plus や Mako と同等の電源基板になっただけで、充電問題の解決には至りません。
残念ながら、やはり市販のACアダプターを使うのが良いようです。
===========================================================================================================================================
