2001/09/15(21:52:30)［題］：後期型 ２ＭＢ版マザー基板の亀々による３２ＭＢ化
-------------------------------------------------------------------------------------------------------------------------------------------
性懲りもなく、今度は後期型 200LX の２ＭＢマザー基板上に13165FTD6
を２個亀々２段とAND素子２個
で３２ＭＢ化に挑戦してみました。(^^;;
概略は、１段目（親亀）のバンク０の |RAS0
は AND(inA) へ。バンク１の|RAS1 は A11 ホーネット|RAS1(126Pin)を経て
AND(inB)へ。
A6 はホーネット A10 の 133Pin へ接続。
２段目（子亀）のバンク２はソケットの |RAS2
を AND(inA) へ、バンク３は A11 を経てソケットの
|RAS3 を介してAND(inB) へ接続します。
＜事前準備＞

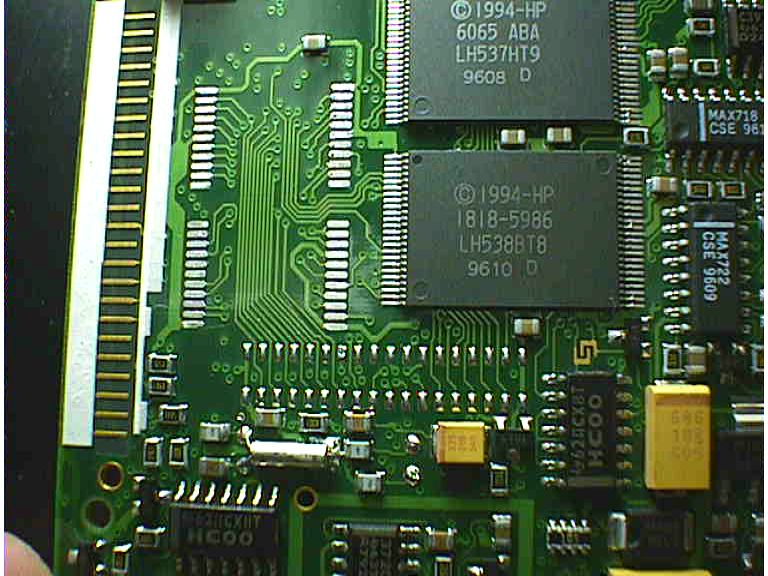

１．マザーボード上の２MB（１８１６０）のRAMを取り外し、ランドを半田吸取り線で吸取った後、アルコールで清掃します。(Fig1)
２．ホルマル線を長さ約４ｃｍで約１５本くらい切って、片側には予備半田をしておきます。
＜１段目 DRAM の足の加工＞

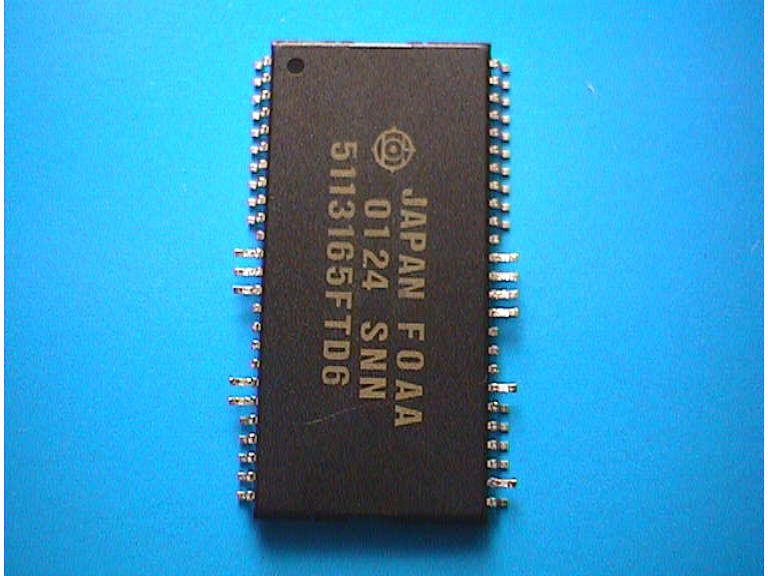

１．NC な不要な足を予め折ります。但し十分な確認と注意が必要です。具体的には、11,15,16,17,18,33,34,35,40 の９本です。
足を水平に伸ばす Pin は、12,13,14,19,20,27,32,36,37,38,39
の１１本です。(Fig2)

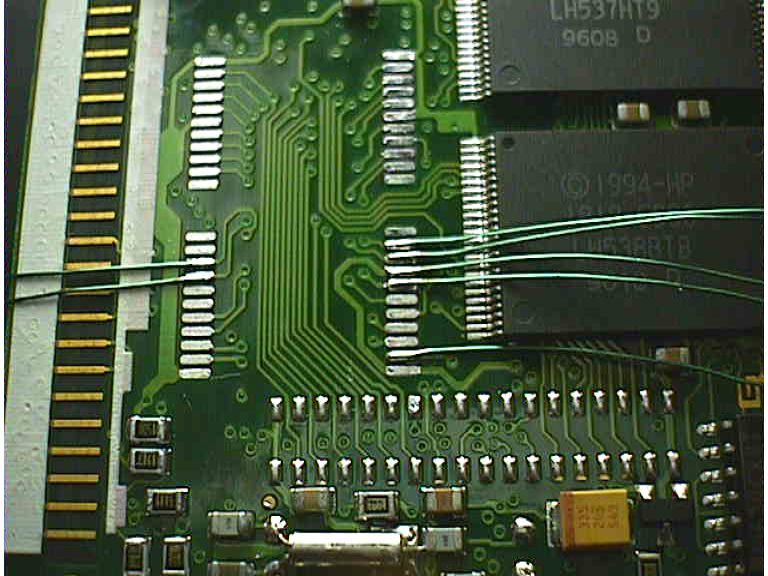

２．マザーボードに RAM を半田付けする前に、予め
Pin に予備半田をして、ホルマル線を半田付けしておきます。具体的に
は、17,18,27,32,33,34,35 の７本です。(Fig3)

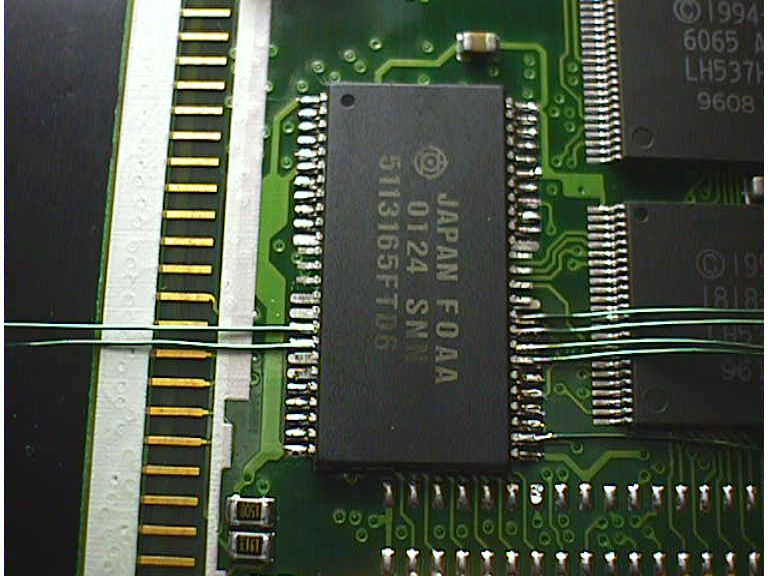

３．その他の Pin はマザーボードに半田付けします。(Fig4)
(Fig1) (Fig2)
(Fig3) (Fig4)
＜１段目 DRAM の半田付け＞
１．RAM の足にフラックスを塗り、対角線状に半田付けしていきます。
２．ホルマル線を所定の Pin に半田付けします。

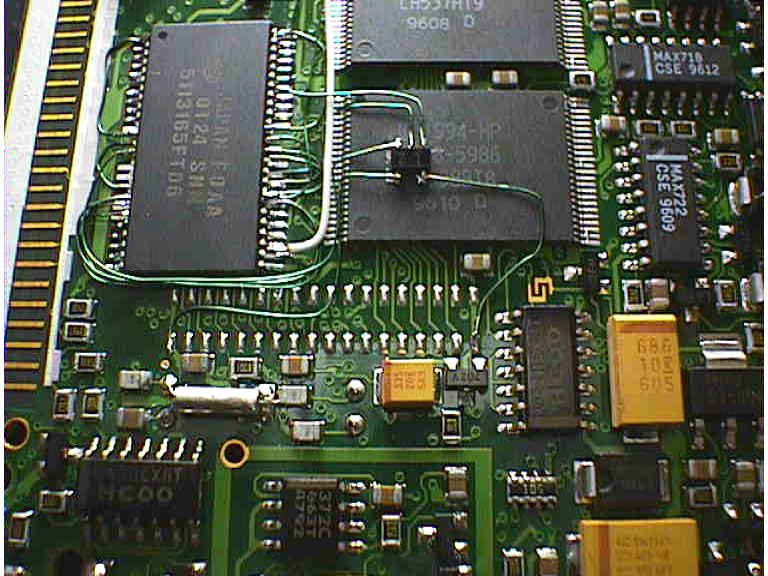

３．予め AND の足をカッターナイフ等で伸ばしておき、右上の
ROM に瞬間接着剤で止めます。(Fig5)
(Fig5) (Fig6)
４．ｱﾝﾁｮｺ 接続図に従い、ホルマル線を半田付けする。

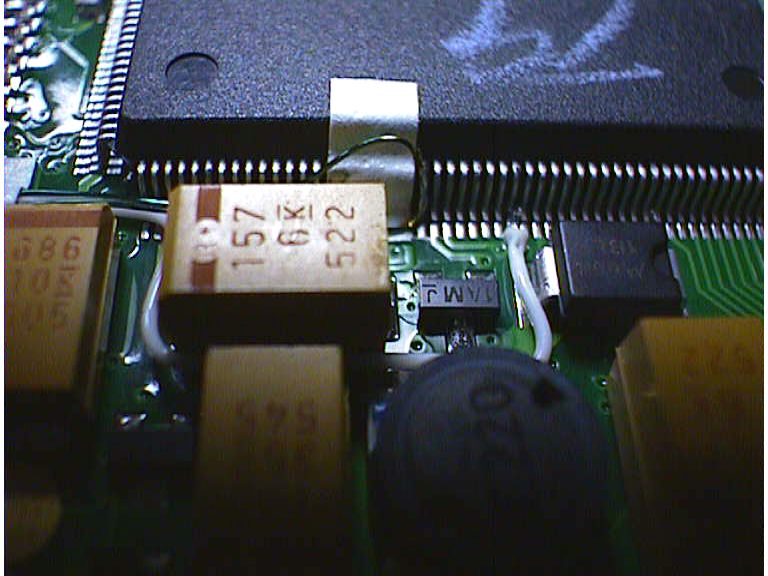

特に A11 からの線は、ホーネット CPU の|RAS1(127Pin)
を半田付けして、
Ｕターンして AND の inB に接続する点が少々技を必要とします。
要はホルマル線を127Pin辺りの中間点で鏝で被服を剥き、フラックスを付けて127Pin以外はマスキングテープで覆い、鏝で当たるだ
けでジュと付きます。(Fig6) 基本的にホーネットCPUへの半田付けはこの要領で全てOKです。

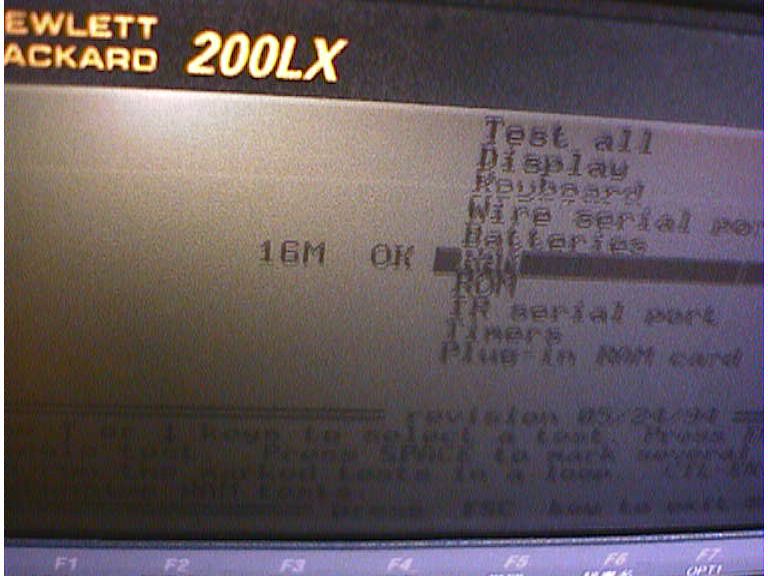

５．まずは、１段目で１６ＭＢに成っているかの確認をします。仮組み状態で[ESC]+[ON]で
RAM の Self TEST をした結果。
バンク カウント
０
５１１（８ＭＢ）
１
５１１（８ＭＢ）
−−−−−−−−−−−−−−−−−−
計
１６ＭＢ ＯＫ
と倍速で一発でＯＫとなりました。 ＼(^-^)／ﾊﾞﾝｻﾞｰｲ
＼(^O^)／ 次は２段重ね（亀々）で３２ＭＢに挑戦です。o(^-^)o
＜２段目 DRAM の足の加工＞
１．NC な不要な足を予め折ります。基本的に１段目と全く一緒です、十分注意しながら確認して
11,15,16,17,18,33,34,35,40 です。
２．足を水平に伸ばす Pin も１段目と全く一緒で、12,13,14,19,20,27,32,36,37,38,39
です。
＜２段目 DRAM の半田付け＞
１．半田付けする RAM の足は、ピンセットで
Pin の先端を延ばし、垂直に降ろして、若干内側に曲げる。曲げ具合は１段目に乗せてガ
タガタしない程度まで曲げます。
２．RAM の足にフラックスを塗り、対角線状に半田付けしていきます。

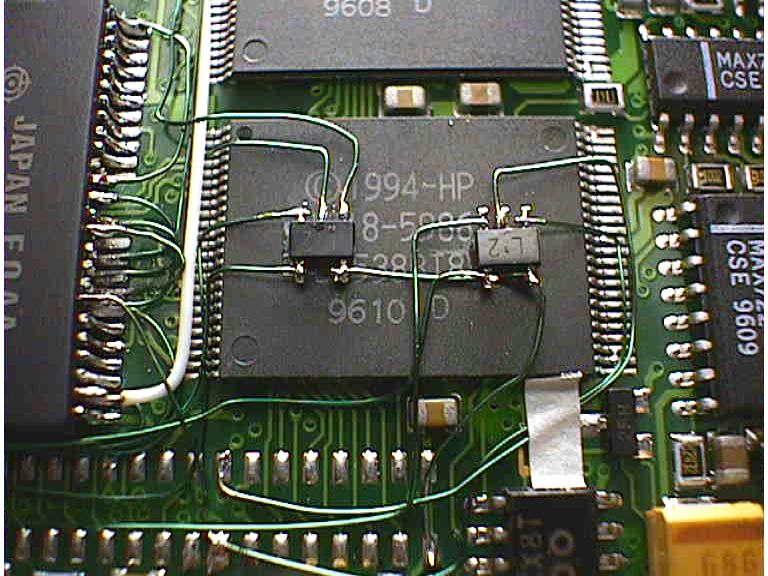

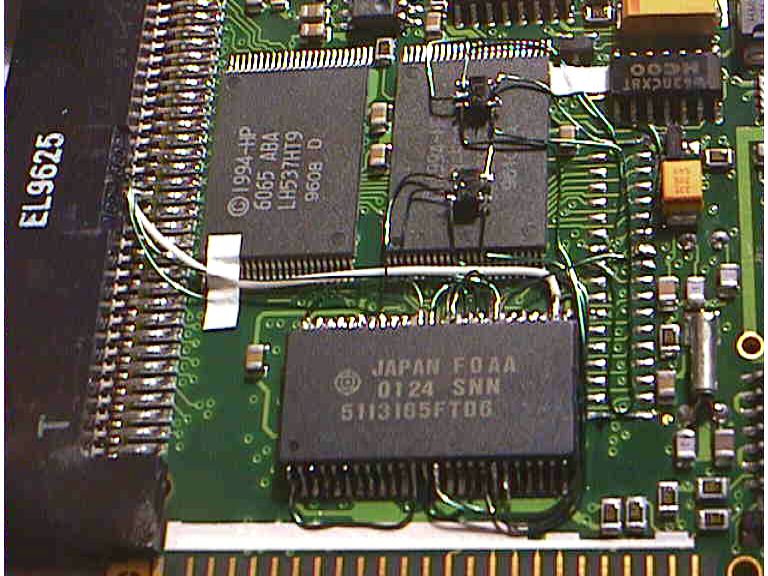

３．予め AND の足をカッターナイフ等で伸ばしておき、右上の
ROM に瞬間接着剤で止めます。(Fig7)
(Fig7) (Fig8)
４．ホルマル線を所定の Pin に半田付けします。亀々しない
Pin は、14,32 のみです。つまり|RAS と A11
の２線でこれらはソケットラン
ドを通して２個目の AND に入ります。具体的には、32Pin
の A11 はソケットランドの|RSA3(29Pin) を経由して２個目の
AND の
inB(1Pin) に半田付けします。 同じくソケットランドの|RAS2(8Pin)
を AND の inA(2Pin) に半田付けします。14Pin
の|RAS は AND
の Out(4Pin) に半田付けします。(Fig8)
５．ｱﾝﾁｮｺ 接続図に従い、配線が済んだらデジボルで電源系がショートしていないかチェックします。
６．仮組みして、LX が立ち上がる事を確認し、正常に立ち上がったらまずファイラーと
SETUP で容量を見たら、見事に３２ＭＢに成って
いた。(^_^)V
７．Self TEST で RAM チェックを行い、RAM0〜RAM3
まで 511 で 32MB を確認できました。
やっと念願のオンボード３２ＭＢ化に成功しました。o(^-^)o 倍速でも約２３分間も時間が掛かりました。(^^;;
バンク
カウント
０
５１１（８ＭＢ）
１
５１１（８ＭＢ）
２
５１１（８ＭＢ）
３
５１１（８ＭＢ）
−−−−−−−−−−−−−−−−−−
計
３２ＭＢ ＯＫ
BATTLOG で電圧降下特性を測定中ですが、 各モードでの電流データを取った結果を以下に示します。
サスペンド時： 1.72mA（デジタルテスタで計測）
通常時 ： 25 mA（アナログテスタで計測）
アプリ起動時：100→80 mA（アナログテスタで計測、瞬時100mAになるが数秒後には80mAに落ち着いた）
サスペンド時の電流が少々高い気が。．．．で
T.N.S.さんの AddRAM/LX3(RAM２個搭載) 爆速
と比べてみたら、1.86mA だったので、
倍速と爆速の違いはありますが、 こんなものかなと少し安心しました。(*^^*)
同じ３２MB化するなら、オンボード亀々の方がジャンパー線も少なく、広々としたマザー基板上での作業性も良いので、やり易いです。
見難いですが接続図を以下に示します。
『【hp】２ＭＢマザーボード Pin アサイメント図 』
━━━━━━━━━━━━━━━━━━━━━━━━━
ＲＯＭ配置側
13165 ソケットランド
|
1┌───┐Vcc Vss┌───┐50 | Vcc [ 1] [36] Vcc
└───┘ └───┘ | A3 [ 2] [35] A4
2┌───┐D00 D15┌───┐49 | A2 [ 3] [34] A5
└───┘ └───┘ | A1 [ 4] [33] A6
3┌───┐D01 D14┌───┐48 | A0 [ 5] [32] A7
└───┘ └───┘ | |UCAS [ 6] [31] A8
4┌───┐D02 D13┌───┐47 | |WE [ 7] [30] |LCAS
└───┘ └───┘ |┌── |RAS2 [ 8] ┌ [29] |RAS3 ┐
5┌───┐D03 D12┌───┐46 |│ A9 [ 9] │ [28] D8 │
└───┘ └───┘ |│ |OE [10] │ [27] D7 │
6┌───┐Vcc Vss┌───┐45 |│ D06 [11] │ [26] D9 │
└───┘ └───┘ |│ D05 [12] │ [25] D10 │
7┌───┐D04 D11┌───┐44 |│ D04 [13] │ [24] D11 │
└───┘ └───┘ |│ D12 [14] │ [23] D03 │
8┌───┐D05 D10┌───┐43 |│ D13 [15] │ [22] D02 │
└───┘ └───┘ |│ D14 [16] │ [21] D01 │
9┌───┐D06 D09┌───┐42 |│ D15 [17] │ [20] D00 │
└───┘ └───┘ |│ Vss [18] │ [19] Vss │
10┌───┐D07 D08┌───┐41 |│┌───────┘ │
└───┘ └───┘ |││ キーボード接続ランド側 │
11┌───┐NC NC┌───┐40 |││ │
└───┘ └───┘ ││ │
┌─-)-)──────────────┘
12 ------ Vcc Vss ------ 39 │ ││ A11(|RAS3)
│ ││
13 --┐-- |WE |LCAS ----┐- 38 │ ││
│ │ │ ││ ２段目 |RAS へ
14 --│--|RAS──┐|UCAS --┐│- 37 │┌-)-)────────────┐
│ |RAS─┐└────-)-)───-)┘││ 【TC7S08FU】 │
│ │ ││ │ ││ 1┏━━━━━┓5 │
15┌─┼─┐NC │ |OE┌─┼┼┐36 │ │└━┫inB +5V┣━─┐ │
└─┼─┘ │ └┬┼┼┘ │ │ 2┃ ┃ │ │
16┌─┼─┐NC │ NC┏┿┿┷┓35 │ └─━┫inA ┃ │ │
└─┼─┘ │ ┗┿┿━┛ │ 3┃ ┃4 │ │
17┏━┷━┓NC │ NC┏┿┷━┓34 │ ┌─━┫GND Out┣━─-)─┘
┗━━━┛ │ ┗┿━━┛ │ │ ┗━━━━━┛ │
18┏━━━┓NC │ NC┏┷━━┓33 │ │ ２段目（小亀） │ HC00
┗━━━┻──-)┐ ┗━━━┛ │ │ │ Vcc
19┌───┐A0 ││ A11┏━━━┓32─┘ │ ├──→
└───┴─┐││ A11┗━━┯┛────-)─ﾎｰﾈｯﾄ|RAS1(126Pi─┐│ HC00
20┌───┐A1│││ ┌──┼┐31 │┌─────────┘│ Vss
┌─┴───┘ │││ A10└──┼┘ ├-)─-─────────)──→
│21┌───┐A2│││ A9┌──┼┐30 ││ │
│ └───┘ │││ └──┼┘ ││ 【TC7S08FU】 │
│22┌───┐A3│││ A8┌──┼┐29 ││ 1┏━━━━━┓5 │
│ └───┘ │││ └──┼┘ │└━┫inB +5V┣━─┘
│23┌───┐A4│││ A7┌──┼┐28 │ 2┃ ┃
│ └───┘ │││ └──┼┘ ┌-)─━┫inA ┃
│24┌───┐A5│││ A6┏━━┿┓27 ││ 3┃ ┃4
│ └───┘ │││ A6┗┯━┿┻──┐│└─━┫GND Out┣━─┐
│25┌───┐ │││ ┌┼─┼┐26 ││ ┗━━━━━┛ │
│ └───┘ │││ Vss└┼─┼┘ ││ １段目（親亀） │
│ Vcc││└───-)─-)───-)┘ │
│ └-)────┘ │ └───→ ﾎｰﾈｯﾄA10(133Pin) │
│ │ │ │
│ └──────-)─────────────────┘
│ │ １段目 |RAS へ
└───────────────┘
┏━━━┓
┗━━━┛←：太枠は予め予備半田してホルマル線(長さ約3cm)を
付けておきます。
