2001/07/27(20:13:25)［題］： 1MB ドータ基板の 16MB ドータ基板化へ増設改造
--------------------------------------------------------------------------------------------------------------------------------------------
　余った１MBドータ基板を流用して、１６MBドータ基板に増設改造しました。使ったRAMは１２８MbitなDRAM容量１６MBで、T.N.S.さんで
もこのRAMと殆ど同じ物が使われていました。
ただ。ロジック回路の使われ方は異なりますが、RAM1個とAND素子１個で最も簡単、格安に１６MBドータ基板に改造できる事は、LXerに
とっては嬉しいニュースです。

　１２８MbitなDRAM１６MBを「PDA工房」さんから1個\9,000円で購入しました。（その後、日立代理店のA&T社さんで１個\4,500円）
このチップは日立製のHM5113165FTD6で、セルフリフレッシュのないRAMです。
ちなみにT.N.S.さんのAddRAM/LX3（３２MB）に使われていたRAMは、セルフリフレッシュ有りの日立製HM5113165LTD6でした。
　前期型 200LX(2MB) 倍速 (SG4420****)を使って、日立 5113165FTD6 およびロジックICのANDを使って 1MBドータ基板で試してみ
ました。

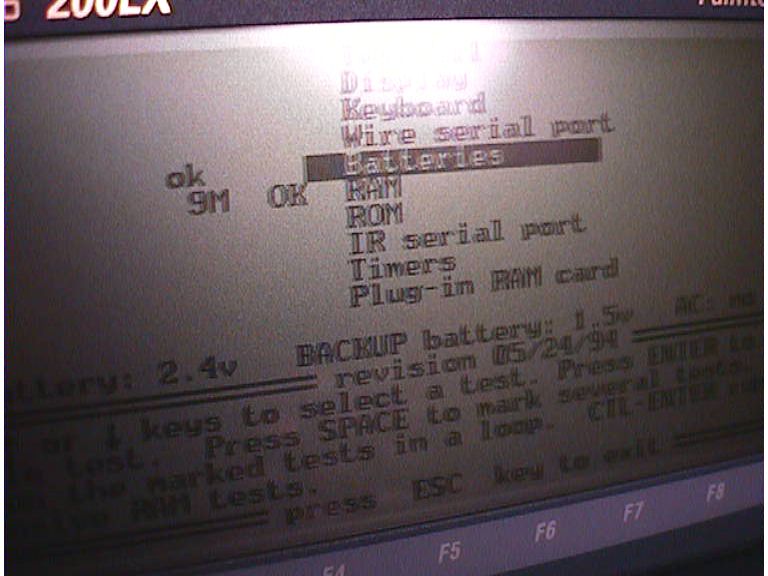

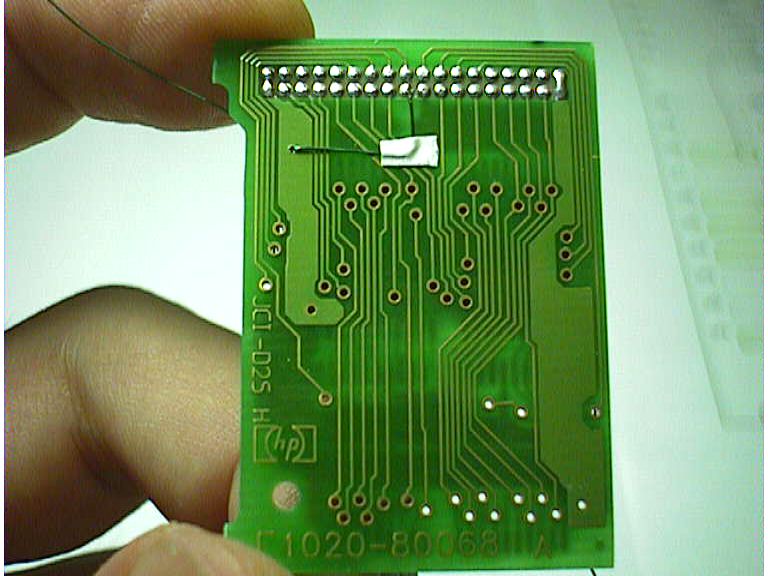

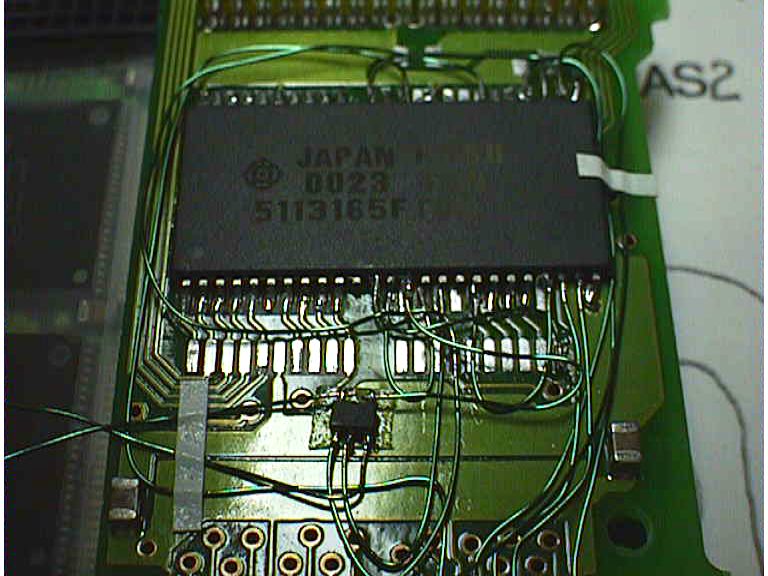

　　　　　　　　　　　　　　　　　　　（Fig１）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（Fig2）

秋葉原の鈴商で、２ゲート入力の AND ゲートを入手しました。東芝製の TC7SL08Fは見つからなかったのですが、高速タイプのTC7S08FU を \100円 (10 個単位) 購入しました。

後で東芝の Web ページを見たら、 FU タイプは F タイプより更に小さくて、鼻息で飛んでしまうくらいの小ささでした。

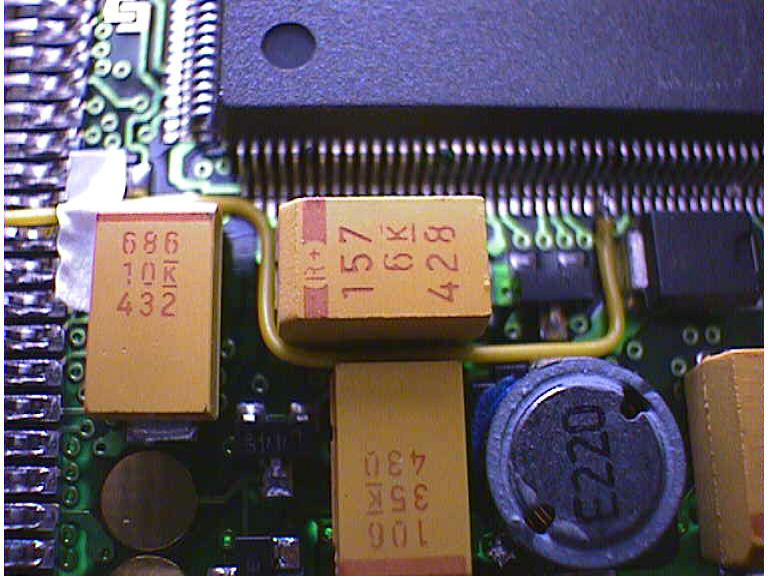

電源電圧は-0.5〜7V の5V 推奨なので、 マザーボードの 74HC00 の隣りにある黄色のタンタルコンデンサーから 5V を取るようにしま
した。

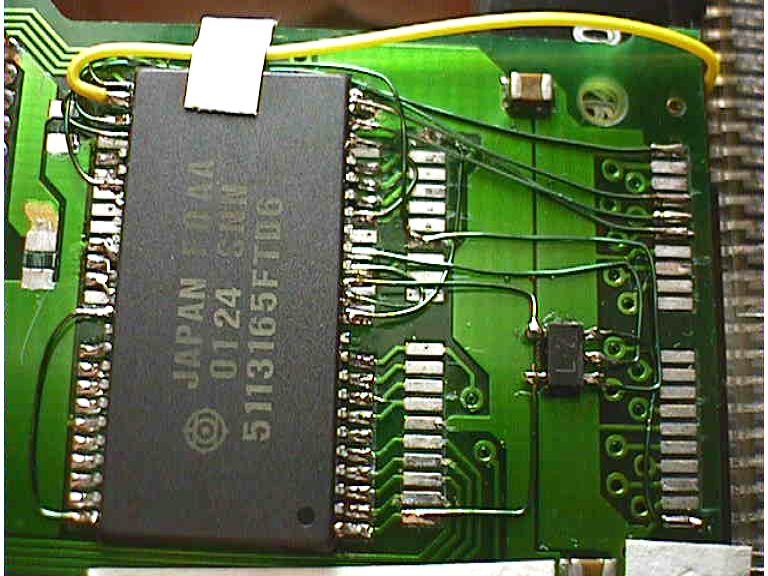

TC7S08FU は 5Pin ですが、カッターナイフで足を浮かせる様にして、 瞬間接着剤で本体モールド部分を、逆ベント側の場所に固定しま
した。その後ホルマル線を半田付けしました。

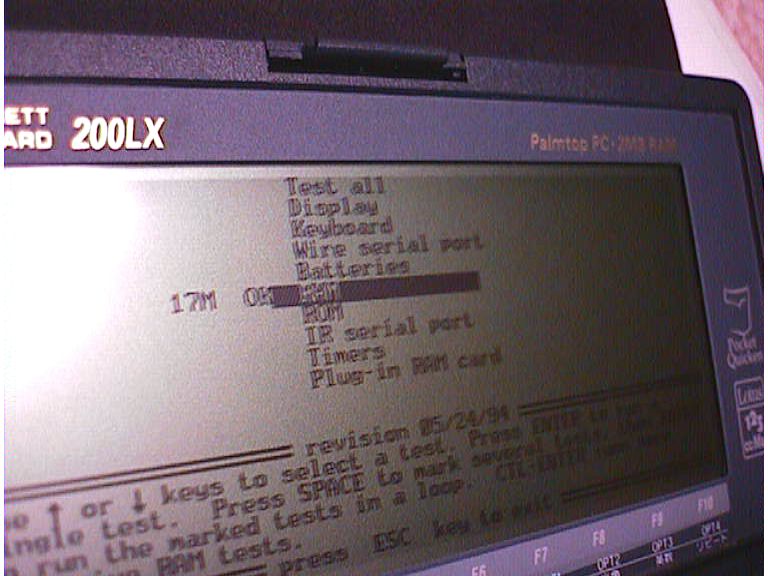

で、仮組み状態で Self TEST をしたら、 31+31+511+511=17MB OK の表示がされました。（Fig3）

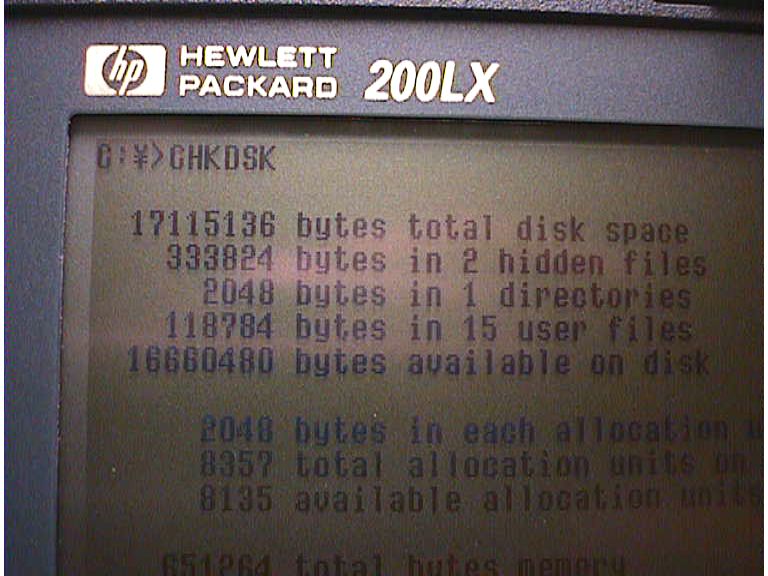

CHKDSKをした結果が（Fig4）です。


　　　　　　　　　　　　　　　　　（Fig３）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　（Fig4）

これで倍速 17MB の出来上がりです。
電源を切った非動作時の消費電流はデジボルの 300mA レンジで 1.18mA でした。
後期型 200LX 倍速と全く同じ構成ですからあたりまえかもしれませんが、同じデータで安心しました。(^^)
=============================================================================================================
